DF-TSF

低压动态无功补偿装置

大功率可控硅、过零投切技术
实时快速补偿系统基波无功,兼顾滤波

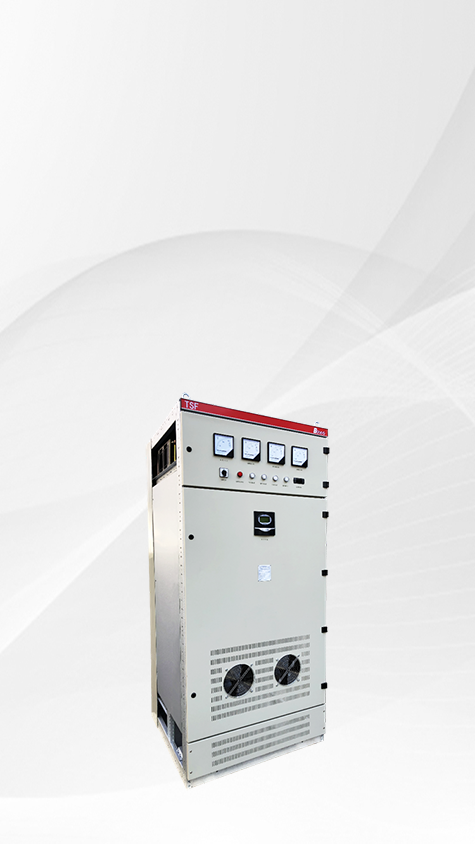

低压动态无功补偿装置 DF-TSF

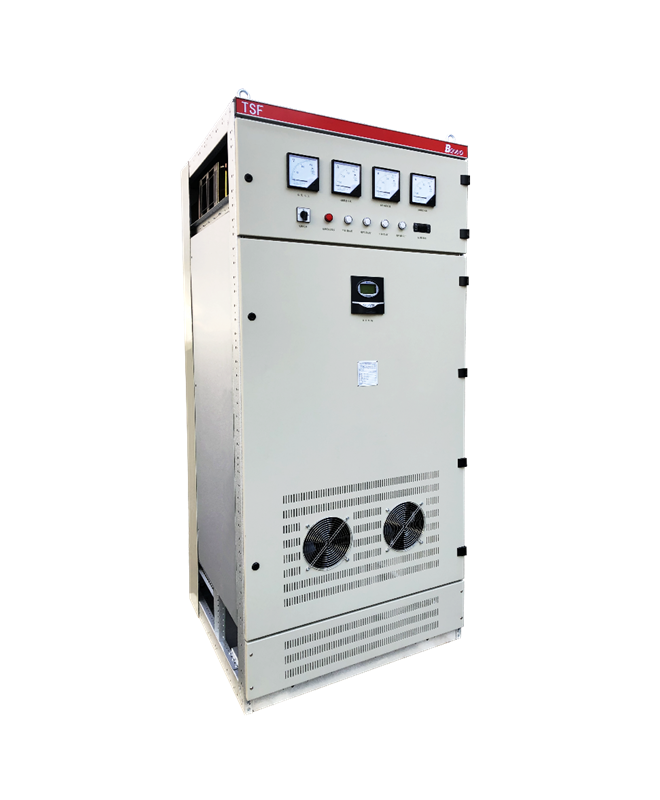

低压动态无功补偿装置 DF-TSF

产品介绍

DF-TSF系列动态无功补偿装置是根据用户配电系统的负荷情况,设计选用适配的LC滤波支路,采用大功率可控硅投切,实时快速补偿系统基波无功,同时滤除谐波。主要由智能监控终端、可控硅投切开关模块、LC补偿滤波单元、保护模块、柜体等部分组成。

应用领域

DF-TSF系列动态无功补偿装置广泛应用于电力、钢铁、冶金、煤矿、铁道、石油、机械、化工、造船、港口、轻工、建材、矿山等低压400V、660V、750V、1000V配电系统中,要求动态无功补偿且需要抑制或治理谐波的场合,尤其适用于轧机、电焊机(三相平衡整流)、无缝钢管厂、起重机、电梯、行车等有谐波,而且无功负荷较大且波动频繁的场合。

技术特点
  • 无功动态补偿,使功率因数达标,避免供电公司力率电费罚款;

  • 滤波支路不仅能补偿无功,而且谐波滤除率高,可达90%以上,提高供电安全性,改善电能质量;

  • 提高设备(变压器、线路)利用率,通过补偿无功与谐波抑制,使总供电电流下降;

  • 有效支撑负荷端电压,加强系统电压稳定性;

  • 降损节能;

  • 零电流快速投切:可控硅零电流投切,快速响应,不需要电容器放电,可满足冲击性负荷的需要。确保无涌流、无冲击,运行更加稳定、安全、可靠;

  • 单柜容量大:400V系统单柜单组皆可达650kvar;690V系统单柜单组皆可达850kvar。

技术优势
  • 采用三相角内控过零快速投切,投切无涌流、无操作过电压;

  • 响应时间快(≤10ms),可频繁投切,无噪音,使用寿命长;

  • 全数字控制设计;

  • 主回路和控制回路分别在不同的单元室中,防止主回路对控制回路的干扰;

  • 采用脉冲变压器触发方式,电压隔离等级达到10kV;

  • 相序自适应,接线无相序要求;

  • 更换维修简便。

技术参数

电气特征额定电压400V、660V、750V、1000V(特殊要求可定制)
工作频率50Hz/60Hz
无功补偿能力谐波治理同时补偿无功功率,功率因数可达到0.9~0.95以上
响应时间<10ms(控制器响应时间);≤20ms(全响应时间)
整机功耗≤0.8%装置容量
测量精度电压、电流0.5级;功率1.5级
额定测量电压400V
额定测量电流需要1个/3个CT,5VA,CT二次侧电流为5A
控制连接
用户操作界面大屏幕液晶屏
控制器数字式DSP+ARM
通信功能支持Modbus远程通讯协议,通信接口RS485/232和CAN总线
控制连接电气连接
结构特征
整体结构屏柜落地式结构
防护等级IP30,户外使用防护等级IP33(特殊要求可定制)
颜色RAL7035(浅灰色)或按用户要求定制
冷却方式强迫风冷
安装方式按一般电力配电柜的要求安装与施工
环境条件环境温度-5℃~+40℃
存储温度-25℃~+40℃
相对温度户内:+20℃时,90%;+40℃时,50%;户外:+25℃时,100%
海拔高度安装海拔小于2000米(其他特殊要求需要定制)
振动无剧烈振动及冲击
环境影响无导电及爆炸性尘埃,无腐蚀性气体
电磁兼容标准及测试符合GB/T 7251.1-2013 包括浪涌(冲击)干扰度、快速瞬变干扰、辐射电磁场干扰、静电放电干扰、电磁发射试验等
